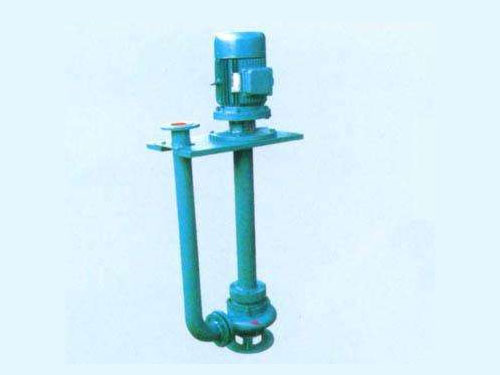

YW型液下泵

发布时间 :2020-12-19 14:14:18 浏览量：18

YW型液下泵产品说明

一、产品概述：

1、YW型液下泵是立式单级单吸离心泵结构，该系列泵为叶轮为半开式叶轮，在叶轮吸入边延伸处设有搅拌叶片，并在前盖上装有能粉碎纤维杂草的大具，工作中回流搅拌，机械破碎，防止阻塞。

该系列泵主要用于环保、市政工程、火力发电厂、煤气焦化厂、炼油厂、炼钢厂、采矿、造纸业、水泥厂、食品厂、印染等行业抽吸浓液、稠油、油渣、污浊液、泥浆、灰浆、流砂及城市排污沟道的流动污泥，以及含有煤块，灰渣的液体。也可作为化工，医药等行业抽吸含有泥砂渣物的流体和有腐蚀性液体。YW型还可抽吸各种人畜粪便污水和大中沼气池，沼气工程时出料使用。

2、型号意义：例 80YZ80－20A

YW－液下式多用污水泵

80－泵的出口直径（mm）

80－泵的设计点流量（m3/h）

20－泵的设计点扬程（m）

A－表示叶轮经第一次切割

3、泵的传动方式：泵通过弹性联轴器与电动机连接，从原动机方向看泵为顺时针方向旋转。

二、结构说明：

1、YW型液下泵为单级单吸，液下式离心泵，用连接管连接泵的水力部件和轴承体及支承盘，液体由水管部件排出，叶轮为半开式叶轮，并在叶轮片进口延伸处设有搅拌叶片，可输送含有颗粒的介质。该泵的最长液下深度为4.5cm，当液下长度超过1.5cm时，就要采用接轴结构，并在接轴处的附近装有滚动轴承（油脂润滑），采用联轴套连接。泵最下面的滚动轴承用机械密封与液面隔离，不接触液体。泵轴承有足够的刚度，可以保证泵平衡运行，如果在深井中运行，可以加置一条吸入管。

产品结构：

安装尺寸

YW型液下泵、长轴泵结构图

1.前盖	2.叶轮	3.泵体	4.泵盖	5.机封室	6.轴套
7.机械密封	8.轴承体	9.轴	10.轴承端盖	11.联接管	12.联轴套
13.电机座	14.联轴器	15.电动机	16.支撑盘	17.出水管	18.弯头

YW型液下泵、长轴泵性能表
表一

型号	流量(m3/h)		扬程(m)	转速(r/min)	效率(%)	配用电机
						型号	功率(kw)
	m3/h	L/S

25YW6-25	3	0.83	27	2840	33	Y90L-2	2.2
	6	1.67	26		46
	7.2	2	25		48
	1.5	0.42	6	1390	33	Y80M2-4	0.75
	3	0.83	5.3		46
	3.6	1	5		48
40YW20-80	12	3.3	86	2930	28	Y160M2-2	15
	20	5.6	80		37
	24	6.7	74		39
	5	1.4	20	1430	28	Y100L1-4	2.2
	10	2.8	19		37
	12	3.3	17		39
40YW20-80A	10	2.8	69	2930	27	Y160M1-2	11
	18	5	64.5		36
	22	6.1	60		38
	4	1.1	16	1400	27	Y90L-4	1.5
	8	2.2	15		36
	10	2.8	14		38
40YW20-80B	9	2.5	55	2930	26	Y160M1-2	11
	16	4.4	51		35
	20	5.6	47		37
	4	1.1	13	1400	26	Y90L-4	1.5
	7	1.9	12		35
	9	2.5	11		37
50YW25-10	15	4.2	11	1430	39	Y100L2-4	3
	25	6.9	10		54
	30	8.36	8		42
50YW25-45	15	4.2	49	1460	31	Y160L-4	15
	25	6.9	47		33
	30	8.3	46		34
	9	2.5	21	960	31	Y132M2-6	5.5
	16	4.4	20		33
	19	5.2	19.8		34
50YW25-45A	13	3.6	38	1460	30	Y160M-4	11
	22	6.1	35		32
	27	7.5	34		33
	8	2.2	16	960	30	Y132M1-6	4
	14	3.8	15		32
	17	4.7	14.5		33
50YW25-45B	12.5	3.5	27	1440	29	Y132M-4	7.5
	20	5.6	26		31
	25	6.9	25		32
	8	2.2	11.5	940	29	Y112M-6	2.2
	12	3.3	11		31
	16	4.4	10.5		32
