JZJX系列罗茨旋片真空机组

发布时间 :2020-12-19 14:29:08 浏览量：18

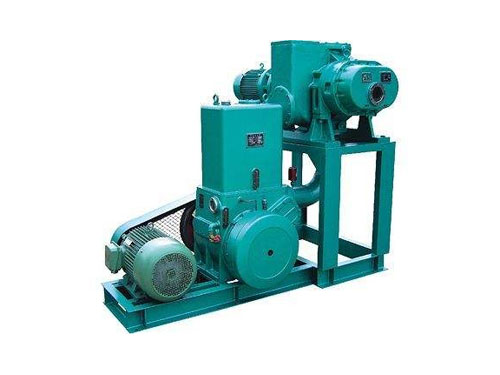

JZJX系列罗茨旋片真空机组是由ZJ型罗茨泵作为主抽泵，单级或双级旋片泵作为前级泵组成的抽气机组。该机组具有真空度高，抽速范围广等特点。

JZJX系列罗茨旋片真空机组技术规格

机组型号	主泵	前级泵	抽速 (L/S)	极限压力(Pa)		总功率 (Kw)
机组型号	主泵	前级泵	抽速 (L/S)	X型前级泵	2X型前级泵	总功率 (Kw)
JZJX70-8	ZJ70	2X-8	70	-	5×10-2	2.6
JZJX70-4	ZJ70	2X-15	70	-	5×10-2	3.7
JZJX150-8	ZJ150	2X-15	150	-	5×10-2	5.2
JZJX150-4	ZJ150	X-30、2X-30	150	1x10-1	5×10-2	6
JZJX300-8	ZJ300	X-70、2X-70	300	1x10-1	5×10-2	7
JZJX300-4	ZJ300	X-70、2X-70	300	1x10-1	5×10-2	9.5
JZJX600-8	ZJ600	X-70、2X-70	600	1x10-1	5×10-2	11
JZJX600-4	ZJ600	X-150	600	1x10-1	-	20.5
JZJX1200-8	ZJ1200	X-150	1200	1x10-1	-	26
JZJX150-4.4	ZJ150	ZJ30、2X-8	150	-	3×10-2	4.85
JZJX150-4.2	ZJ150	ZJ30、2X-15	150	-	3×10-2	5.95
JZJX300-4.4	ZJ300	ZJ70、2X-15	300	-	3×10-2	7.7
JZJX300-4.2	ZJ300	ZJ70、X-30、2X-30	300	5x10-2	3×10-2	8.5
JZJX600-4.4	ZJ600	ZJ150、X-30 2X-30	600	5x10-2	3×10-2	11.5
JZJX600-4.2	ZJ600	ZJ150、X-70 2X-70	600	5x10-2	3×10-2	14
JZJX1200-4.4	ZJ1200	ZJ300、X-70 2X-70	1200	5x10-2	3×10-2	24.5
JZJX1200-4.2	ZJ1200	ZJ300、X-150	1200	5x10-2	-	30
JZJX2500-4.4	ZJ2500	ZJ600、X-150	2500	5x10-2	-	39

说明：1、以上是国家标准推荐型号，也可根据用户特殊要求，异型设计

　　　2、单泵的技术指标详见各泵说明书

　　　3、表中的抽气速率系指主泵的几何抽气速率。

　　　4、X为单级旋片泵，如X-70为抽速70L/S的单级旋片真空泵

　　　5、2X为两级旋片真空泵，如2X-70为抽速70L/S的两级旋片真空泵
